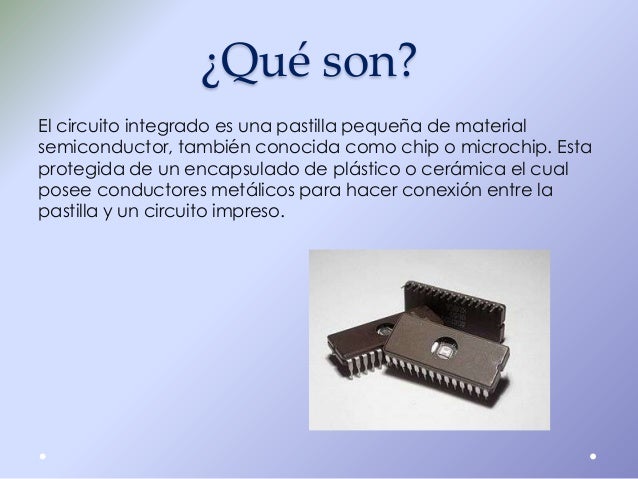

CIRCUITOS INTEGRADOS

CIRCUITOS INTEGRADOS



Tipos de Circuitos :

existen al menos tres tipos de circuitos integrados :



• Circuitos monolíticos: Están fabricados en un solo monocristal, habitualmente de silicio, pero también existen en germanio, arseniuro de galio, silicio-germanio, etc
• Circuitos híbridos de capa fina: Son muy similares a los circuitos monolíticos, pero, además, contienen componentes difíciles de fabricar con tecnología monolítica. Muchos conversores A/D y conversores D/A se fabricaron en tecnología híbrida hasta que los progresos en la tecnología permitieron fabricar resistencias precisas.
• Circuitos híbridos de capa gruesa: Se apartan bastante de los circuitos monolíticos. De hecho suelen contener circuitos monolíticos sin cápsula, transistores, diodos, etc, sobre un sustrato dieléctrico, interconectados con pistas conductoras. Las resistencias se depositan por serigrafía y se ajustan haciéndoles cortes con láser. Todo ello se encapsula, en cápsulas plásticas o metálicas, dependiendo de la disipación de energía calórica requerida. En muchos casos, la cápsula no está "moldeada", sino que simplemente se cubre el circuito con una resina epoxi para protegerlo. En el mercado se encuentran circuitos híbridos para aplicaciones en módulos de radio frecuencia (RF), fuentes de alimentación, circuitos de encendido para automóvil, etc.

En cuanto a las funciones integradas, los circuitos se clasifican en dos grandes grupos:

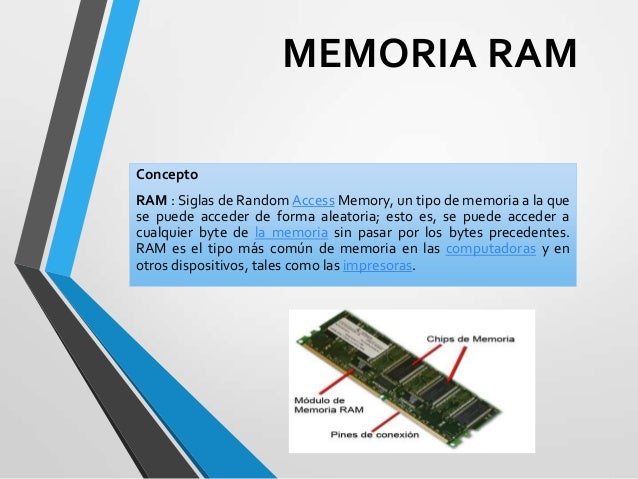

memoria ram:

tipos de memoria ram:

SDRAM : Se instalan sin necesidad de inclinarnos con respecto a la placa base. Se caracterizan por que el módulo tiene dos muescas. El número total de contactos es de 168. Pueden ofrecer una velocidad entre 66 y 133MHZ. En la actualidad ya casi no se comercializan. Aquí tienes su imagen.

DDR2 RAM : Tiene 240 pines. Los zócales no son compatibles con la DDR RAM. La muesca está situada dos milímetros hacia la izquierda con respecto a la DDR RAM. Se comercializan pares de módulos de 2Gb (2x2GB). Pueden trabajar a velocidades entre 400 y 800MHz.

DDR RAM: Sucesora ed la memoria SDRAM, tiene un diseño similar pero con una sóla muesca y 184 contactos. Ofrece una velocidad entre 200 y 600MHZ. Se caracteriza por utilizar un mismo ciclo de reloj para hacer dos intercambios de datos a la vez.

DDR3 RAM: Actualmente la memoria RAM mas usada es la DDR3 una progresión de las DDR, son las de tercera generación, lógicamente con mayor velocidad de transferencia de los datos que las otras DDR, pero tambien un menor consumo de energía. Su velocidad puede llegar a ser 2 veces mayor que la DDR2. La mejor de todas es la DDR3-2000 que puede transferir 2.000.000 de datos por segundo. Como vemos el número final de la memoria, nos da una idea de la rapidez.

 Rambus : Puede ofrecer velocidades de entre 600 y 1066MHZ. Tiene 184 contactos. Algunos de estos módulos disponen de una cubierta de aluminio (dispersor de calor) que protege los chips de memoria de un posible sobrecalentamiento. Debído a su alto coste, su utilización no se ha extendido mucho.

So-DIMM : El tamaño de estos módulos es más reducido que el de los anteriores ya que se emplean sobre todo en ordenadores portátiles. Se comercializan módulos de capacidades de 512MB y 1GB. Los hay de 100, 144 y 200 contactos

Memorias RIMM: A pesar de tener tecnología RDRAM, niveles de rendimiento muy superiores a la tecnologia SDRAM y las primeras generaciones de DDR RAM, debído al alto costo de esta tecnología, no han tenído gran aceptación en el mercado de los PCs.


TARJETA DE VIDEO :

Es una tarjeta para expansión de capacidades que sirve para procesar y otorgar mayor capacidad de despliegue de gráficos en pantalla, por lo que libera al microprocesador y a la memoria RAM de estas actividades y les permite dedicarse a otras tareas.  La tarjeta de video se inserta dentro de las ranuras de expansión ó "Slots" integradas en la tarjeta principal ("Motherboard") y se atornilla al gabinete para evitar movimientos y por ende fallas. Todas las tarjetas de video integran uno ó varios puertos para conectar los dispositivos externos tales como monitores CRT, pantallas LCD, proyectores, etc

tipos de tarjetas de video:

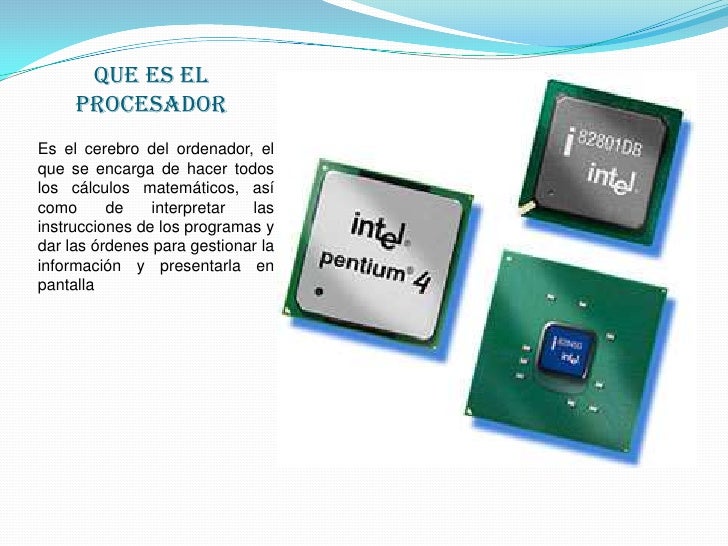

PROCESADORES:

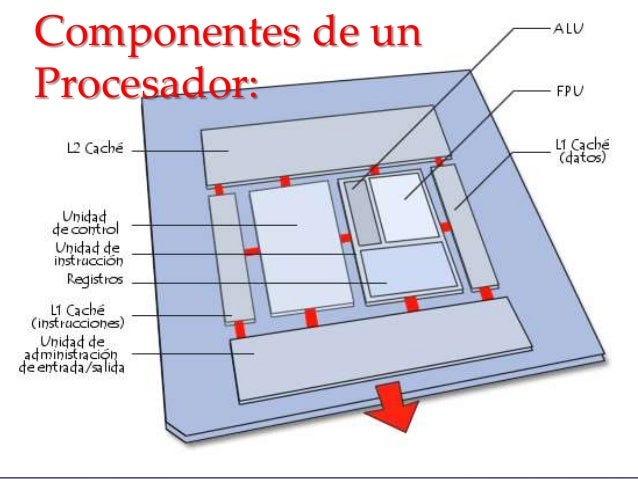

COMPONENTES DE UN PROCESADOR:



TIPOS DE PROCESADORES:
Procesadores tipo Atom.- Los procesadores Intel Atom son procesadores de bajo consumo energético y están diseñados para usarse en netbooks y otros dispositivos de cómputo especializados en redes, es decir, en máquinas en donde la vida útil de la batería, así como el consumo de energía, son más importantes que el poder de procesamiento en sí.

Celeron.- Estos procesadores están diseñados para su uso en computadoras de escritorio o P.C. de escritorio, enfocadas al uso familiar principalmente para actividades de navegación web y cómputo básico o no especializado.

Pentium.- Pentium ha sido usado como nombre para varias generaciones diferentes de procesadores. Los procesadores Pentium de la generación actual son procesadores de doble núcleo energéticamente eficientes y diseñados para computadoras de escritorio. Los procesadores Pentium tienen indicadores numéricos que, al igual que otros procesadores Intel, indican niveles más altos de características con números de series superiores.

Procesadores Core.- Son todos los procesadores que poseen más de un núcleo, el cual se denomina Core, existen dos clases, mismas que se denominan Core i7 y Core 2 Dúo, que varían en la cantidad de Cores o núcleos de procesamiento.

Xeon e Itanium.- Son procesadores especializados en máquinas que su trabajo principal es la red, son especiales para uso de servidores. Estos procesadores se identifican por tener tres indicadores especiales la letra X, (para especificar que se trata de un procesador de alto desempeño), la letra E (indicando que es un procesador de rack optimizado, y la letra L (que indica que se trata de un CPU optimizado al uso de energía). De estos procesadores especializados en servidores existen de un núcleo, dos núcleos y varios núcleos, aumentando las capacidades de procesamiento de datos.
